Comment organiser le transport fluvial d’éoliennes géantes sur la Seine ?
Le transport de pales, de nacelles et de sections de mâts impose une préparation qui dépasse largement la simple réservation d’une barge. Un transport fluvial d’éoliennes géantes s’appuie sur le réseau navigable, des quais adaptés et un relais routier final soigneusement étudié. Sur le bassin de la Seine, 18 millions de tonnes de marchandises ont transité en 2023, ce qui confirme le rôle industriel du fleuve pour les colis lourds. Les éoliennes de dernière génération accentuent l’enjeu logistique, avec des pièces longues de plus de 80 mètres et des masses unitaires proches de 70 tonnes. La voie d’eau réduit les kilomètres parcourus par les ensembles routiers spécialisés, sans supprimer les opérations de dernier kilomètre.
Comment acheminer des éoliennes géantes sur la Seine ?

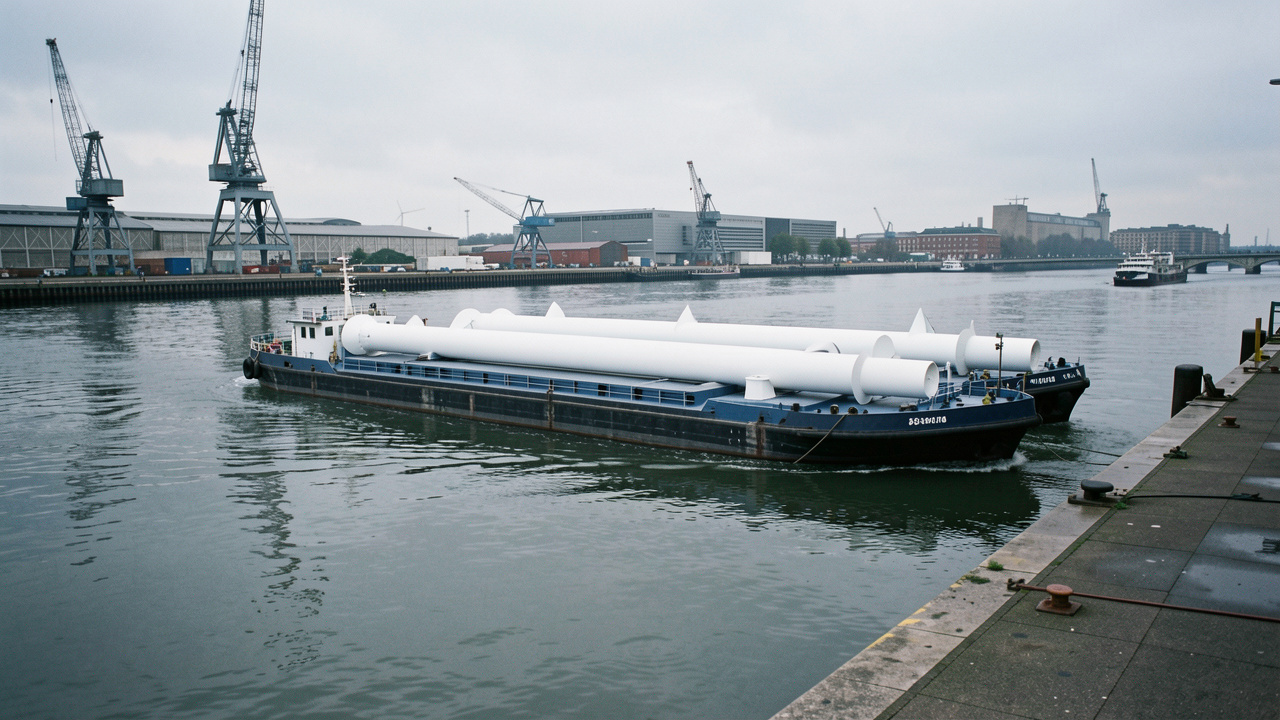

Le transport fluvial d’éoliennes sur la Seine repose sur une chaîne multimodale. Les composants sont chargés sur une barge depuis un port maritime ou intérieur, après contrôle des dimensions, du tirant d’air et de la capacité des quais. La navigation est planifiée selon les niveaux d’eau, les créneaux de passage et les ouvrages franchis. À l’arrivée, une manutention portuaire transfère chaque colis sur des remorques adaptées jusqu’au chantier, ce qui limite fortement les circulations routières longues.
La Seine offre une voie adaptée aux composants éoliens hors gabarit
Les composants éoliens hors gabarit trouvent sur le fleuve une capacité de transport difficile à obtenir par la route seule. Une barge peut recevoir plusieurs sections de tour, des éléments de nacelle ou des pales protégées dans des berceaux métalliques. Le nombre de véhicules escortés diminue sur les axes encombrés, surtout à l’approche de l’Île-de-France.
La navigation intérieure reste pourtant soumise aux dimensions réelles de chaque colis. Une pale exige une aire de manutention dégagée et une largeur de quai suffisante pour les grues mobiles. Les sections tubulaires de tour demandent des calages capables de reprendre leur poids sans concentrer les efforts sur la coque.
Le choix du terminal dépend aussi du foncier portuaire disponible. Il faut pouvoir stocker les pièces, positionner les engins de levage et faire manœuvrer les convois routiers. Un site situé près d’un échangeur peut raccourcir le parcours final, qui demeure la phase la plus sensible pour les riverains et les gestionnaires de voirie.
Comment vérifier les gabarits avant un convoi exceptionnel fluvial vers Paris ?
L’étude d’itinéraire commence par une fiche technique de chaque colis. Elle précise la longueur, la largeur, la hauteur, la masse, les points de levage et les zones interdites d’appui. Le transporteur compare ensuite ces données avec les caractéristiques de la barge, des écluses, des ponts et des quais.
Les contraintes de gabarit et de tirant d’air varient avec le niveau du fleuve. Une cote d’eau élevée peut empêcher le passage sous certains ponts, même lorsque la largeur du chenal est suffisante. À l’inverse, une période de basses eaux peut réduire le chargement admissible et imposer un tirant d’eau inférieur.
Avant le départ, l’équipe de projet doit disposer des documents suivants : plans cotés des composants, certificats de masse, étude de stabilité, autorisations portuaires, créneaux de navigation et plan de secours. Il faut aussi prévoir plusieurs jours de marge. Une crue, une restriction temporaire de navigation ou une indisponibilité de grue peuvent décaler toute la rotation.
La méthode suit un ordre précis.
- Identifier le port de chargement et le port de déchargement, puis mesurer le trajet routier restant jusqu’au parc éolien.
- Vérifier la compatibilité de chaque pont, écluse et quai avec les dimensions du convoi et le niveau d’eau prévu.
- Choisir la barge selon sa surface utile, son enfoncement, ses points d’ancrage et sa capacité de charge.
- Réserver les moyens de levage, les équipes de quai, les remorques routières et les éventuelles escortes.
- Établir un calendrier de passage intégrant les créneaux portuaires et les contraintes de circulation routière.
- Réaliser une réunion sécurité avant chaque opération de transfert et consigner les contrôles effectués.
La barge et l’arrimage protègent les pales et les sections de tour
La barge fluviale est choisie selon la géométrie des colis et non selon le seul tonnage annoncé. Une pale repose dans un berceau réglable qui évite les déformations locales. Les sangles, chaînes et cales doivent retenir la pièce tout en préservant ses surfaces composites.
Le plan de stabilité prend en compte la répartition longitudinale et transversale des masses. Les pièces les plus lourdes sont placées au plus près de l’axe du bateau, dans le respect des capacités de pont. Les éléments longs peuvent dépasser la longueur utile de la barge, à condition que le dispositif soit validé et compatible avec l’itinéraire.
Le chargement, arrimage et déchargement, réunis dans une même procédure, exigent des contrôles croisés. Les élingues sont dimensionnées selon la masse et les angles de levage. Les matériaux abrasifs présents sur le quai, y compris des granulats issus d’un volcan, doivent être écartés des zones de contact avec les pales.
| Opération | Point de contrôle principal | Risque à maîtriser |
|---|---|---|
| Chargement au quai | Portance du quai et rayon de grue | Basculement ou surcharge |
| Navigation | Tirant d’air sous les ponts | Heurt avec un ouvrage |
| Accostage | Niveau d’eau et amarrage | Mouvement de la barge |
| Transfert routier | Rayon de braquage et hauteur libre | Blocage sur l’itinéraire |
La logistique combinée fleuve-route réduit les passages routiers spécialisés
Une logistique combinée fleuve-route concentre les kilomètres routiers sur le segment indispensable entre le port et le chantier. Les remorques extensibles, les essieux directionnels et les véhicules pilotes restent essentiels. Leur usage est mieux ciblé lorsque les longues distances sont effectuées par voie d’eau.
Le parc de Laignes, en Côte-d’Or, illustre l’ampleur de cette préparation. Huit machines Vestas V163-4.5 MW y sont prévues, avec une hauteur de moyeu de 163,5 mètres et une puissance unitaire de 4,5 mégawatts. Les pales de 80,1 mètres requièrent à elles seules des itinéraires routiers validés virage par virage.
Le chantier mobilise 118 convois exceptionnels, dont 24 dédiés au transport des pales. Les fondations ont demandé environ 7 000 mètres cubes de béton et 850 tonnes d’armatures. Cette échelle explique l’intérêt d’un préacheminement par barge dès qu’un port intérieur suffisamment équipé est accessible.
La coordination entre le quai, les transporteurs et les itinéraires finaux rejoint les méthodes utilisées pour l’optimisation du dernier kilomètre en Île-de-France. La différence tient ici aux dimensions des colis, aux autorisations exceptionnelles et aux créneaux de circulation imposés.
Quels gains attendre d’un transport fluvial bas carbone ?
Le transport fluvial bas carbone limite les émissions liées aux longues distances routières, surtout lorsqu’une barge remplace plusieurs ensembles lourds. Le gain réel dépend toutefois du taux de chargement, de la distance naviguée, des transbordements et de l’énergie utilisée par les engins de quai. Il se mesure sur l’ensemble de la chaîne, de l’usine au chantier.
La voie d’eau apporte aussi un bénéfice opérationnel. Elle réduit la pression sur les axes routiers, évite certains créneaux nocturnes et diminue l’exposition aux coupures de circulation. La continuité du projet dépend néanmoins de la fiabilité des accès portuaires et de la coordination avec les autorités locales.
Le parc de Laignes doit atteindre environ 33 mégawatts de puissance installée et une production annuelle proche de 95 gigawattheures. Une chaîne d’approvisionnement à faible empreinte carbone renforce la cohérence environnementale de cette production, à condition de conserver des distances routières finales aussi courtes que possible.
Questions fréquentes sur le transport fluvial d’éoliennes sur la Seine
Une pale d’éolienne peut-elle être transportée entièrement par barge ?
Oui, une pale peut voyager entière sur une barge si sa longueur, ses supports et son dépassement sont compatibles avec le parcours. Les ponts, les écluses et les zones de croisement doivent être vérifiés avant l’embarquement. Une pale de 80,1 mètres exige un plan d’arrimage spécifique et une surveillance régulière durant la navigation.
Pourquoi un transport routier reste-t-il nécessaire après la navigation ?
Le chantier se situe rarement au bord d’un quai navigable. Le trajet entre le port de déchargement et le parc impose donc un convoi routier exceptionnel, avec étude de giration, levage de réseaux si nécessaire et accompagnement. Le fleuve réduit surtout la distance parcourue par ces véhicules spécialisés.
Quels composants d’éoliennes sont les plus difficiles à acheminer ?
Les pales sont souvent les plus contraignantes en raison de leur longueur et de leur sensibilité aux chocs. Les nacelles posent surtout un enjeu de masse, tandis que les sections de tour demandent des berceaux robustes. Chaque catégorie nécessite des moyens de levage et de calage distincts.
Combien de temps faut-il pour préparer une opération fluvio-routière ?
La préparation prend plusieurs semaines, voire plusieurs mois pour un parc complet. Elle comprend les études de gabarit, les réservations portuaires, l’affrètement de la barge, les autorisations routières et les repérages de chantier. Les contraintes hydrologiques imposent ensuite un suivi rapproché jusqu’au départ.
Le fleuve permet de déplacer des pièces éoliennes très volumineuses avec une organisation plus sobre en camions sur les longues distances. La réussite repose sur l’étude des ouvrages, la qualité de l’arrimage et la synchronisation rigoureuse entre port, navigation et convoi routier final.
