Poulies et Courroies : le Duo Mécanique Indissociable pour une Transmission Fiable
Les poulies et les courroies transmettent une puissance entre deux arbres tout en absorbant une partie des vibrations et des variations de couple. Dans un véhicule, une machine-outil, un convoyeur ou un équipement de manutention, le bon ensemble conditionne la régularité de la vitesse, le bruit, l’usure des roulements et les arrêts de production. Ce guide détaille les profils de courroies, le dimensionnement des poulies, les contrôles de tension et les signes qui imposent un remplacement. Pour identifier rapidement une référence compatible, consultez le catalogue poulies et courroies : le filtrage par diamètre, profil et longueur aide à comparer les composants avant commande.
Pourquoi ce couple poulie-courroie reste incontournable ?
L’avantage du rendement mécanique
La liaison flexible réduit le bruit de fonctionnement et absorbe les vibrations entre l’arbre menant et l’arbre mené. Une courroie trapézoïdale correctement tendue peut dépasser 95 % de rendement ; une courroie synchrone atteint couramment plus de 98 % car ses dents empêchent le patinage. Ces valeurs supposent des poulies alignées, propres et adaptées au profil de la courroie.
Polyvalence et compacité
Une seule courroie multi-V peut entraîner plusieurs accessoires : alternateur, compresseur de climatisation, pompe de direction assistée ou pompe à eau selon l’architecture du moteur. Dans l’industrie, elle permet aussi d’éloigner le moteur de l’organe entraîné et de desservir plusieurs arbres. Cette souplesse simplifie l’implantation, limite les chocs et facilite le remplacement sans démonter une transmission par engrenages.
Comprendre le rapport de transmission et l’alignement
Le diamètre utile des poulies fixe la vitesse de rotation. Avec une petite poulie motrice de 80 mm et une poulie menée de 160 mm, l’arbre mené tourne théoriquement deux fois moins vite que l’arbre moteur. À l’inverse, une grande poulie motrice augmente la vitesse de l’arbre entraîné. Pour une courroie synchrone, le calcul s’effectue à partir du nombre de dents des poulies, ce qui garantit un rapport constant.
Le rapport théorique ne suffit pas à assurer une transmission fiable. Un défaut d’alignement axial ou angulaire use les flancs d’une courroie trapézoïdale, fait sortir une Poly-V de ses nervures et sollicite inutilement les paliers. Lors du montage, contrôlez l’alignement avec une règle posée sur les faces des poulies ou avec un laser d’alignement. Le tendeur, fixe ou automatique, doit travailler dans sa plage prévue ; une course en butée signale souvent une courroie de mauvaise longueur ou un galet défaillant.
Les grandes familles de courroies
Courroie trapézoïdale classique
Sa section en « V » s’enfonce dans la gorge de la poulie et transmet l’effort par adhérence sur les flancs. Elle convient aux vitesses modérées, aux charges radiales importantes et aux installations où l’entraxe peut être réglé. Elle demande une tension suffisante pour éviter le glissement, ce qui augmente la charge appliquée aux roulements.
Courroie Poly-V (multi-V)
Son profil rainuré multiplie les lignes de contact sans élargir fortement la poulie. Flexible et silencieuse, elle s’enroule sur des diamètres réduits et peut entraîner de nombreux auxiliaires. Les références automobiles utilisent souvent une désignation de type 6PK : le premier chiffre indique le nombre de nervures, tandis que les lettres précisent le profil. Il faut respecter à la fois ce profil et la longueur prescrite.

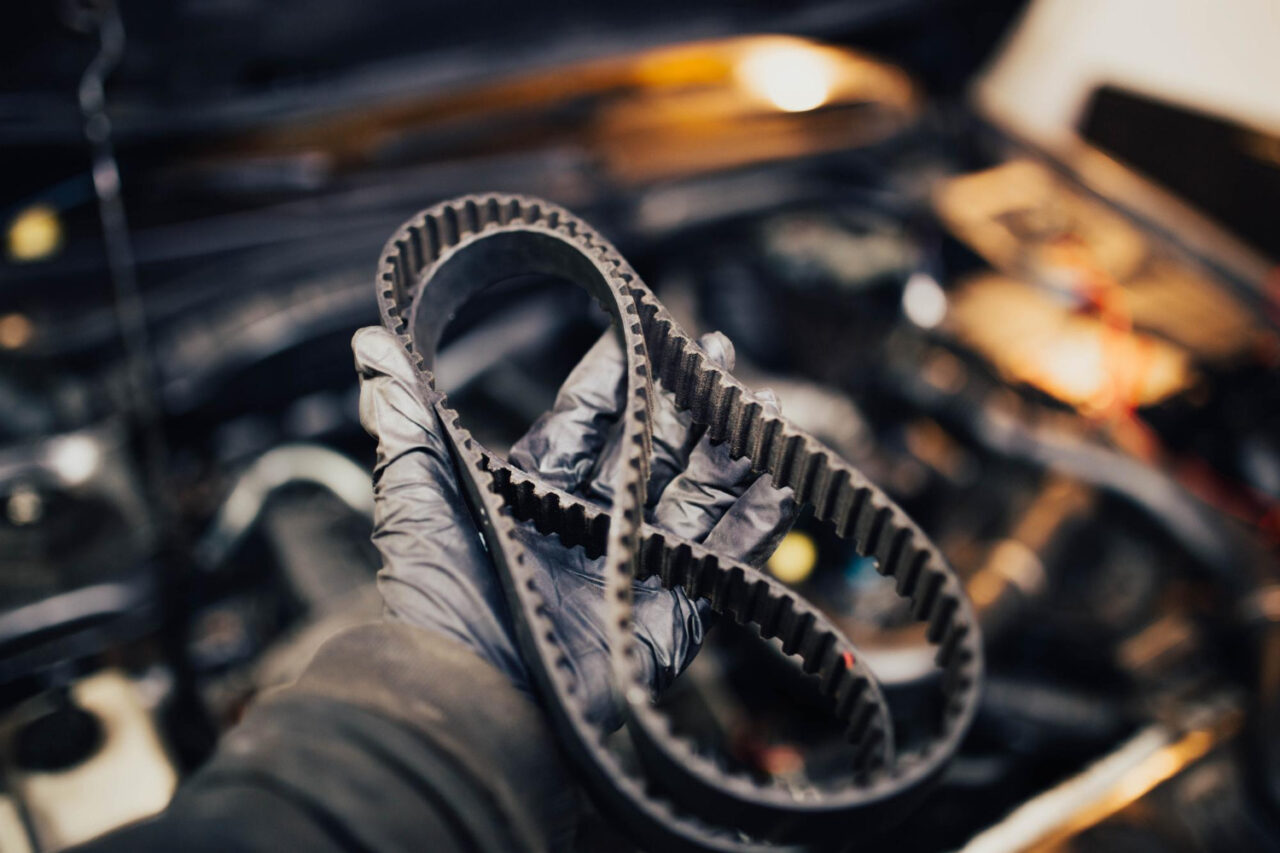

Courroie synchrone crantée
Ses dents moulées s’engrènent dans des poulies à pas précis : le rapport de vitesse reste constant, sans glissement fonctionnel. Elle est employée pour la distribution des arbres à cames, les axes de positionnement, certains convoyeurs et les commandes exigeant une synchronisation exacte. Une dent abîmée, une contamination par l’huile ou une poulie usée justifient le remplacement de l’ensemble, car la perte de synchronisme peut avoir des conséquences mécaniques graves.
Les limites d’une transmission par courroie
Une transmission par courroie offre une bonne souplesse, mais son fonctionnement dépend de l’état de surface des poulies et de la tension. Les courroies trapézoïdales et Poly-V peuvent patiner sous une charge élevée, lors d’une accélération brutale ou si de l’huile, du liquide de refroidissement ou de la poussière atteint les gorges. Le rendement baisse alors, la courroie chauffe et un bruit de couinement apparaît.
La précision de vitesse est également limitée par le glissement élastique des courroies à friction. Lorsqu’un rapport rigoureusement constant est requis, une courroie synchrone ou une autre solution de transmission doit être retenue. Enfin, une tension excessive réduit ce risque de patinage, mais accélère l’usure des roulements, des galets et des arbres. Le dimensionnement cherche donc un équilibre entre adhérence, durée de vie et effort radial admissible.
Comment choisir sa poulie ?
Calcul du diamètre et du couple transmissible
Un diamètre trop petit augmente les flexions de la courroie, sa vitesse linéaire et l’échauffement du caoutchouc ; un diamètre trop grand accroît l’encombrement et l’inertie. Le choix dépend du régime maximal, du couple à transmettre, de l’angle d’enroulement et du diamètre minimal autorisé par le fabricant de la courroie. Sur une transmission à forte puissance, il faut aussi vérifier la capacité des arbres et des roulements à supporter l’effort radial généré par la précontrainte.
Sélection du matériau
- Acier étiré : robuste et économique, adapté aux fortes tensions et aux environnements industriels exigeants.
- Aluminium anodisé : léger et bon dissipateur thermique, intéressant lorsque la masse tournante doit rester faible.
- Composite haute résistance : résistant à la corrosion et capable d’amortir certaines vibrations, sous réserve de respecter ses limites de température et de charge.
La gorge doit correspondre exactement au profil retenu. Une courroie trapézoïdale ne doit pas porter au fond de la gorge : l’adhérence se fait sur les flancs. Pour une courroie synchrone, vérifiez le pas, la largeur et le profil de dent ; deux dentures visuellement proches ne sont pas nécessairement compatibles.
Comment choisir sa courroie ?
Déterminer le profil et la longueur
Le profil (A, B, 3L, 6PK, HTD 8M…) doit correspondre aux poulies. La longueur se détermine à partir de l’entraxe, des diamètres primitifs et du cheminement autour des galets. Il faut identifier le type de longueur annoncé par le fabricant — intérieure, extérieure ou primitive — car ces mesures ne sont pas interchangeables. Une plage de réglage ou un tendeur automatique compense les variations limitées, sans corriger une référence mal dimensionnée.
Vérifier la température et l’environnement
Une courroie EPDM standard supporte généralement des températures comprises entre -30 °C et +120 °C. Dans un compartiment moteur fortement chargé thermiquement ou près d’une source de chaleur, un mélange HNBR renforcé de fibres aramides offre une meilleure tenue. En environnement poussiéreux, abrasif ou humide, privilégiez une protection adaptée et recherchez l’origine des contaminants : une fuite d’huile ou de liquide de refroidissement détériore rapidement le polymère.
Importance de la tension initiale
Une courroie sous-tendue glisse, chauffe et s’use en biseau ; une courroie sur-tendue surcharge les roulements d’alternateur, les galets et les arbres. Appliquez la précontrainte prescrite au tensiomètre acoustique ou selon la méthode de flèche indiquée pour l’équipement. Sur une courroie synchrone, une tension inadaptée favorise le saut de dents et compromet la synchronisation.
Réduire les arrêts et les coûts d’exploitation
Sur une flotte ou une installation industrielle, le remplacement programmé d’une courroie coûte habituellement bien moins cher qu’une immobilisation provoquée par une rupture. Intégrez les courroies, galets tendeurs, galets enrouleurs et poulies à gorge usée dans le plan de maintenance préventive. Relevez le kilométrage ou les heures de fonctionnement, le bruit constaté, la référence posée et les causes d’usure observées : ces données permettent d’anticiper les défaillances récurrentes.
Une inspection rapide à chaque entretien repère les craquelures, nervures manquantes, traces de frottement, désalignement et résidus noirs avant qu’ils n’entraînent une panne. Cette méthode complète les actions visant à maîtriser les coûts d’exploitation et à améliorer la disponibilité des véhicules. Pour les parcs répartis sur plusieurs sites, une nomenclature de pièces cohérente et un suivi des interventions facilitent aussi la gestion de flotte multi-sites.
Entretien, diagnostic et remplacement
Signes avant-coureurs
– Couinement à froid ou lors de l’enclenchement d’un accessoire : tension insuffisante, poulie contaminée ou galet grippé.
– Craquelures transversales, flancs lustrés ou nervures manquantes : vieillissement du polymère et remplacement nécessaire.
– Dépôts noirs sur le carter, poussière de caoutchouc ou odeur de brûlé : patinage et usure avancée.
– Courroie décentrée ou effilochée sur un bord : défaut d’alignement, roulement de galet fatigué ou poulie déformée.
Bonnes pratiques atelier
- Moteur arrêté et circuit sécurisé, contrôler les poulies, les galets et le tendeur avant de poser une courroie neuve.
- Nettoyer les gorges de poulie à l’alcool isopropylique avant montage ; ne jamais appliquer de spray antidérapant, qui masque le défaut sans le corriger.
- Utiliser l’outil de montage et de mise sous tension recommandé ; éviter le tournevis comme levier, car il endommage les nervures et les fibres de traction.
- Après les premiers cycles thermiques ou selon la procédure constructeur, vérifier la tension et le suivi de la courroie. Un tendeur automatique ne dispense pas du contrôle de son mouvement et de son roulement.
Ainsi entretenue, la transmission auxiliaire conserve un rendement élevé, un fonctionnement silencieux et une durée de service adaptée à l’usage prévu. Le remplacement simultané des éléments associés lorsque leur état le justifie réduit la charge sur les roulements, stabilise la vitesse des auxiliaires et évite qu’une pièce usée n’endommage une courroie neuve.
